Product Details
Tempat asal: Cina
Nama merek: JIAYAO/RUNXI/OEM/ODM
Sertifikasi: ISO9001:2008
Nomor model: Kopling Cepat Camlock
Payment & Shipping Terms
Kuantitas min Order: 1 buah
Harga: US$ 1
Syarat-syarat pembayaran: L/C, D/P, T/T
Hubungan: |
Pria & Wanita |
Struktur: |
Pengendalian |
Fleksibel atau kaku: |
Kaku |
Bahan: |
Stainless Steel/Tembaga/Aluminium |
Standar: |
Standar |
Nama produk: |
Kopling Camlock |
Hubungan: |
Pria & Wanita |
Struktur: |
Pengendalian |
Fleksibel atau kaku: |
Kaku |
Bahan: |
Stainless Steel/Tembaga/Aluminium |
Standar: |
Standar |
Nama produk: |
Kopling Camlock |
Penghubung camlock,juga dikenal sebagai cam dan alur kopling, adalah jenis kopling pemutusan cepat yang umum digunakan dalam aplikasi industri untuk transfer cairan, bubuk, dan butiran.
Fittings camlock adalah kopling yang memungkinkan pengguna untuk dengan cepat menghubungkan atau memutuskan pipa, selang atau tabung tanpa alat.Kopling ini terdiri dari adaptor jantan berlubang dan kopling kamera wanita dengan pegangan atau lengan.
Terdiri dari dua komponen utama:Adaptor jantan (juga dikenal sebagai "cam" atau "ujung jantan") dan kopling wanita (juga dikenal sebagai "groove" atau "ujung jantan").
Jenis:A, B, C, D, E, F, DC, DP
Bahan:304/316 Baja tahan karat, Tembaga, Aluminium, PP
Fitting camlock tipe A (Cam and Groove) ini memiliki penyambungan cepat camlock jantan di satu sisi dan benang NPT betina di sisi lain.Sisi camlock jantan dari kopling ini hanya akan menempel ke camlock betinaSisi threaded wanita akan terhubung ke pria NPT (National Pipe Tapered) pipa threaded.
Fitting kunci cam dan alur ini terbuat dari aluminium. Fitting kunci cam aluminium ringan dan tahan korosi dan abrasi. Segel ini terbuat dari karet NBR (Buna-N).Segel Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya.
| Bagian No. |
Nominal Ukuran |
Psi | Kode | Satuan Ukuran: dalam |
Benang Ukuran |
||||
| A | B | C | D | E | T | ||||
| CAM-07-A-AL | 3/4 " | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4 " |
| CAM-10-A-AL | 1" | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1" |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-AAL | 1-1/2" | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2" |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2-1/2" | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2-1/2" |
| CAM-30-AAL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
Fitting kunci cam aluminium tipe B ini memiliki camlock wanita (cam dan alur) cepat menghubungkan kopling di satu sisi dan pria NPT theads di sisi lain.Sisi camlock betina dari kopling ini hanya akan menempel ke camlock jantanSisi berulir laki-laki akan terhubung ke pipa berulir perempuan NPT (National Pipe Tapered).
Tubuh dari ini cam dan alur fitting terbuat dari aluminium. ini aluminium cam kunci fitting ringan dan tahan terhadap abrasi korosi dan beberapa bahan kimia.Segel ini dibuat dari karet NBR (Buna-N)Penutup Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya.
| Bagian No. |
Nominal Ukuran |
Tekanan kerja:PSI | Satuan Ukuran: dalam | Ukuran NPT | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-B-XX | 3/4 " | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 " |
| CAM-10-B-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2-1/2" | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2" |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Fitting camlock tipe C (Cam and Groove) ini memiliki kopling cepat camlock wanita di satu sisi dan batang selang di sisi lain.Sisi camlock betina dari kopling ini hanya akan menempel ke camlock jantanSisi batang selang akan terhubung ke selang.
Fitting kunci cam dan alur ini terbuat dari aluminium. Fitting kunci cam aluminium ringan dan tahan korosi dan abrasi. Segel ini terbuat dari karet NBR (Buna-N).Segel Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya.
| Bagian No. |
Nominal Ukuran |
Tekanan kerja:PSI | Satuan Ukuran: dalam | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | ||
| CAM-07-C-XX | 3/4 " | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

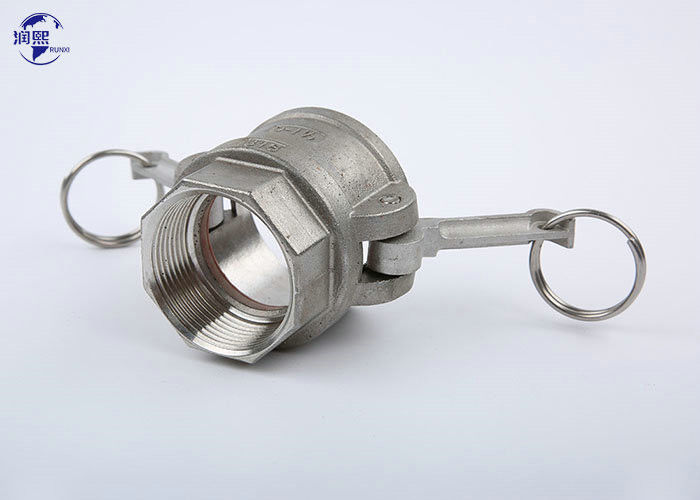

Fitting camlock tipe D (Cam and Groove) ini memiliki pasangan cepat camlock wanita di satu sisi dan kabel NPT wanita di sisi lain.Sisi camlock betina dari kopling ini hanya akan menempel ke camlock jantanSisi threaded wanita akan terhubung ke pria NPT (National Pipe Tapered) pipa threaded.
Fitting kunci cam dan alur ini terbuat dari aluminium. Fitting kunci cam aluminium ringan dan tahan korosi dan abrasi. Segel ini terbuat dari karet NBR (Buna-N).Segel Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya.
| Bagian No. |
Nominal Ukuran |
Tekanan kerja:PSI | Satuan Ukuran: dalam | Ukuran NPT | ||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | T | ||
| CAM-07-D-XX | 3/4 " | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 " |
| CAM-10-D-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2" |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
Fitting camlock tipe E (Cam and Groove) ini memiliki kopling quick connect jantan di satu sisi dan batang selang di sisi lain.Sisi batang selang dapat dilampirkan ke selang.
Tubuh ini cam dan alur fittings terbuat dari aluminium. Aluminium cam kunci fittings ringan dan tahan korosi dan abrasi.Fittings cam dan alur ini cocok untuk digunakan dengan air, minyak hidrolik, pendingin, bensin, dan produk minyak bumi lainnya.
| Bagian No. |
Nominal Ukuran |
Tekanan kerja:PSI | Satuan Ukuran: dalam | |||||||||
| AL | BR | PP | NG | SS | A | B | C | D | E | F | ||
| CAM-07-E-XX | 3/4 " | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Fitting camlock tipe F (Cam and Groove) ini memiliki adaptor cepat camlock pria di satu sisi dan kabel NPT pria di sisi lain.Sisi camlock jantan dari kopling ini hanya akan menempel ke camlock betina. Sisi berulir laki-laki akan terhubung ke wanita NPT (National Pipe Tapered) pipa berulir.
Tubuh ini cam dan alur fittings terbuat dari aluminium. Aluminium cam kunci fittings ringan dan tahan korosi dan abrasi.Fittings cam dan alur ini cocok untuk digunakan dengan air, minyak hidrolik, pendingin, bensin, dan produk minyak bumi lainnya.
| Bagian No. |
Nominal Ukuran |
Tekanan kerja:PSI | Satuan Ukuran: dalam | Ukuran NPT | |||||||
| AL | BR | PP | NG | SS | A | B | C | D | |||
| CAM-07-F-XX | 3/4 " | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4 " |
| CAM-10-F-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1" |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2" |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2-1/2" | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2-1/2" |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Fitting camlock DC (Cam and Groove) tipe ini memiliki kopling cepat wanita yang menempel pada kopling cam dan alur laki-laki standar.
Fitting kunci cam aluminium ringan dan tahan korosi dan abrasi.Segel Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya. lengan cam terbuat dari stainless steel dan termasuk dua kunci pin cotter.
| Bagian No. |
Nominal Ukuran |
Tekanan kerja:PSI | Satuan Ukuran: dalam | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DC-XX | 3/4 " | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Fitting camlock jenis DP (Cam and Groove) laki-laki ini memiliki adaptor quick connect laki-laki yang menempel pada kopling cam dan alur perempuan standar.Penutup debu cam dan alur yang digunakan untuk menempel ujung pipa atau selang dengan pasangan cam dan alur wanita.
Fittings kunci cam aluminium ringan dan tahan korosi dan abrasi. Fittings cam dan alur ini cocok untuk digunakan dengan air, minyak hidrolik,bahan pendingin, bensin, dan produk minyak bumi lainnya.
| Bagian No. |
Nominal Ukuran |
Tekanan kerja:PSI | Satuan Ukuran: dalam | ||||||
| AL | BR | PP | NG | SS | A | B | C | ||
| CAM-07-DP-XX | 3/4 " | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2-1/2" | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
