Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors

Name: Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors
Brand: JIAYAO/RUNXI/OEM/ODM
SKU: Kopling Cepat Camlock
Price: 1 USD
Availability: InStock
Rating: 4.6 (199 reviews)

Product Details

Tempat asal: Cina

Nama merek: JIAYAO/RUNXI/OEM/ODM

Sertifikasi: ISO9001:2008

Nomor model: Kopling Cepat Camlock

Payment & Shipping Terms

Kuantitas min Order: 1 buah

Harga: US$ 1

Syarat-syarat pembayaran: L/C, D/P, T/T

Get Best Price

Contact Now

Specifications

Description

Specifications

Cahaya Tinggi:
                                                                                                                                                                                                                                                                                                                                                                                                                                    camlock cepat menghubungkan alur, Aluminium camlock cepat terhubung, Aluminium excavator cepat terhubung


Hubungan:	Pria & Wanita	Struktur:	Pengendalian
Fleksibel atau kaku:	Kaku	Bahan:	Stainless Steel/Tembaga/Aluminium
Standar:	Standar	Nama produk:	Kopling Camlock

Hubungan:	Pria & Wanita
Struktur:	Pengendalian
Fleksibel atau kaku:	Kaku
Bahan:	Stainless Steel/Tembaga/Aluminium
Standar:	Standar
Nama produk:	Kopling Camlock

Description

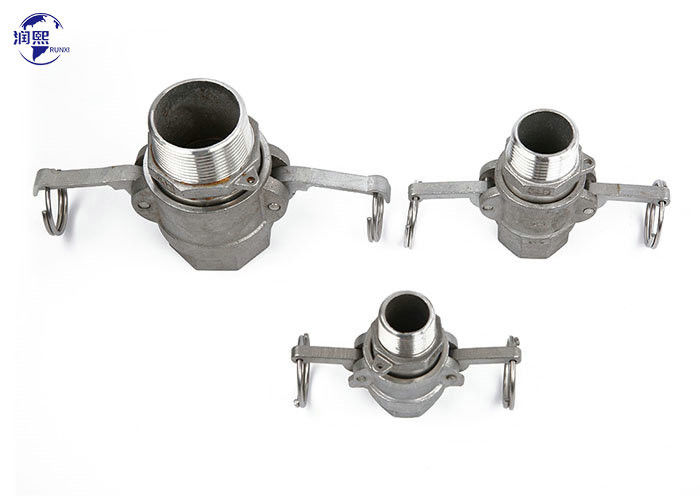

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors

Penghubung camlock,juga dikenal sebagai cam dan alur kopling, adalah jenis kopling pemutusan cepat yang umum digunakan dalam aplikasi industri untuk transfer cairan, bubuk, dan butiran.

Fittings camlock adalah kopling yang memungkinkan pengguna untuk dengan cepat menghubungkan atau memutuskan pipa, selang atau tabung tanpa alat.Kopling ini terdiri dari adaptor jantan berlubang dan kopling kamera wanita dengan pegangan atau lengan.

Terdiri dari dua komponen utama:Adaptor jantan (juga dikenal sebagai "cam" atau "ujung jantan") dan kopling wanita (juga dikenal sebagai "groove" atau "ujung jantan").
Jenis:A, B, C, D, E, F, DC, DP
Bahan:304/316 Baja tahan karat, Tembaga, Aluminium, PP

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 0

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 1

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 2

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 3

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 4

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 5

Fitting Cam dan Groove Tipe A

Fitting camlock tipe A (Cam and Groove) ini memiliki penyambungan cepat camlock jantan di satu sisi dan benang NPT betina di sisi lain.Sisi camlock jantan dari kopling ini hanya akan menempel ke camlock betinaSisi threaded wanita akan terhubung ke pria NPT (National Pipe Tapered) pipa threaded.

Fitting kunci cam dan alur ini terbuat dari aluminium. Fitting kunci cam aluminium ringan dan tahan korosi dan abrasi. Segel ini terbuat dari karet NBR (Buna-N).Segel Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya.

Bagian No.	Nominal Ukuran	Psi	Kode	Satuan Ukuran: dalam					Benang Ukuran
				A	B	C	D	E	T
CAM-07-A-AL	3/4 "	250	A75	1.28	1.02	1.61	1.26	0.85	3/4 "
CAM-10-A-AL	1"	250	A100	1.52	1.37	2.03	1.44	0.93	1"
CAM-12-A-AL	1-1/4"	250	A125	1.91	1.57	2.17	1.79	1.10	1-1/4"
CAM-15-AAL	1-1/2"	250	A150	2.20	1.61	2.20	2.10	1.42	1-1/2"
CAM-20-A-AL	2'	250	A200	2.60	1.81	2.32	2.48	1.73	2'
CAM-25-A-AL	2-1/2"	150	A250	3.15	1.97	2.68	2.98	2.13	2-1/2"
CAM-30-AAL	3'	125	A300	3.78	2.01	2.82	3.60	2.87	3'
CAM-40-AL	4'	100	A400	4.82	2.12	2.91	4.70	3.68	4'
CAM-60-A-AL	6'	75	A600	7.13	2.26	3.14	6.94	5.98	6'

Fitting Cam dan Groove tipe B

Fitting kunci cam aluminium tipe B ini memiliki camlock wanita (cam dan alur) cepat menghubungkan kopling di satu sisi dan pria NPT theads di sisi lain.Sisi camlock betina dari kopling ini hanya akan menempel ke camlock jantanSisi berulir laki-laki akan terhubung ke pipa berulir perempuan NPT (National Pipe Tapered).

Tubuh dari ini cam dan alur fitting terbuat dari aluminium. ini aluminium cam kunci fitting ringan dan tahan terhadap abrasi korosi dan beberapa bahan kimia.Segel ini dibuat dari karet NBR (Buna-N)Penutup Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya.

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 10

Bagian No.	Nominal Ukuran	Tekanan kerja:PSI					Satuan Ukuran: dalam					Ukuran NPT
		AL	BR	PP	NG	SS	A	B	C	D	E	T
CAM-07-B-XX	3/4 "	250	250	125	125	250	1.63	1.28	1.31	0.75	2.06	3/4 "
CAM-10-B-XX	1"	250	250	125	125	250	1.93	1.47	1.57	0.75	2.32	1"
CAM-12-B-XX	1-1/4"	250	250	125	125	250	2.30	1.81	1.79	0.79	2.58	1-1/4"
CAM-15-B-XX	1-1/2"	250	250	100	100	250	2.64	2.13	1.81	0.93	2.74	1-1/2"
CAM-20-B-XX	2'	250	250	100	100	250	3.23	2.52	2.07	0.96	3.03	2'
CAM-25-B-XX	2-1/2"	150	150	100	-	150	3.72	3.01	2.19	1.14	3.33	2-1/2"
CAM-30-B-XX	3'	125	125	75	75	125	4.33	3.63	2.28	1.24	3.52	3'
CAM-40-B-XX	4'	100	100	50	50	100	5.67	4.72	2.32	1.30	3.62	4'
CAM-60-B-XX	6'	75	75	-	-	75	7.77	6.96	2.47	1.61	4.09	6 "

Jenis C Cam dan Groove Fitting

Fitting camlock tipe C (Cam and Groove) ini memiliki kopling cepat camlock wanita di satu sisi dan batang selang di sisi lain.Sisi camlock betina dari kopling ini hanya akan menempel ke camlock jantanSisi batang selang akan terhubung ke selang.

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 11

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 13

Bagian No.	Nominal Ukuran	Tekanan kerja:PSI					Satuan Ukuran: dalam
		AL	BR	PP	NG	SS	A	B	C	D	E
CAM-07-C-XX	3/4 "	250	250	125	125	250	1.63	1.28	0.56	0.85	3.19
CAM-10-C-XX	1"	250	250	125	125	250	1.93	1.47	0.75	1.08	3.74
CAM-12-C-XX	1-1/4"	250	250	125	125	250	2.30	1.81	1.00	1.34	4.04
CAM-15-C-XX	1-1/2"	250	250	100	100	250	2.64	2.13	1.20	1.56	4.59
CAM-20-C-XX	2'	250	250	100	100	250	3.23	2.52	1.63	2.06	5.30
CAM-25-C-XX	2-1/2"	150	150	100	100	150	3.72	3.01	2.09	2.62	5.61
CAM-30-C-XX	3'	125	125	75	75	125	4.33	3.63	2.54	3.06	5.91
CAM-40-C-XX	4'	100	100	50	50	100	5.67	4.72	3.35	4.06	6.40
CAM-60-C-XX	6'	75	75	-	-	75	7.77	6.96	5.63	6.06	9.22

Fitting Cam dan alur tipe D

Fitting camlock tipe D (Cam and Groove) ini memiliki pasangan cepat camlock wanita di satu sisi dan kabel NPT wanita di sisi lain.Sisi camlock betina dari kopling ini hanya akan menempel ke camlock jantanSisi threaded wanita akan terhubung ke pria NPT (National Pipe Tapered) pipa threaded.

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 14

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 16

Bagian No.	Nominal Ukuran	Tekanan kerja:PSI					Satuan Ukuran: dalam					Ukuran NPT
		AL	BR	PP	NG	SS	A	B	C	D	E	T
CAM-07-D-XX	3/4 "	250	250	125	125	250	1.63	1.28	1.31	0.75	2.06	3/4 "
CAM-10-D-XX	1"	250	250	125	125	250	1.93	1.47	1.57	0.75	2.32	1"
CAM-12-D-XX	1-1/4"	250	250	125	125	250	2.30	1.81	1.79	0.87	2.66	1-1/4"
CAM-15-D-XX	1-1/2"	250	250	100	100	250	2.64	2.13	1.81	0.93	2.74	1-1/2"
CAM-20-D-XX	2'	250	250	100	100	250	3.23	2.52	2.07	0.93	3.00	2'
CAM-25-D-XX	2-1/2"	150	150	100	100	150	3.72	3.01	2.19	1.14	3.33	2-1/2"
CAM-30-D-XX	3'	125	125	75	75	125	4.33	3.63	2.28	1.24	3.52	3'
CAM-40-D-XX	4'	100	100	50	50	100	5.67	4.72	2.32	1.30	3.62	4'
CAM-60-D-XX	6'	75	75	-	-	75	7.77	6.96	2.47	1.46	3.93	6 "

Jenis E Cam dan Groove Fitting

Fitting camlock tipe E (Cam and Groove) ini memiliki kopling quick connect jantan di satu sisi dan batang selang di sisi lain.Sisi batang selang dapat dilampirkan ke selang.

Tubuh ini cam dan alur fittings terbuat dari aluminium. Aluminium cam kunci fittings ringan dan tahan korosi dan abrasi.Fittings cam dan alur ini cocok untuk digunakan dengan air, minyak hidrolik, pendingin, bensin, dan produk minyak bumi lainnya.

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 17

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 19

Bagian No.	Nominal Ukuran	Tekanan kerja:PSI					Satuan Ukuran: dalam
		AL	BR	PP	NG	SS	A	B	C	D	E	F
CAM-07-E-XX	3/4 "	250	250	125	125	250	1.26	0.85	0.56	0.85	3.36	1.14
CAM-10-E-XX	1"	250	250	125	125	250	1.44	0.93	0.75	1.08	3.97	1.34
CAM-12-E-XX	1-1/4"	250	250	125	125	250	1.79	1.10	1.00	1.34	4.29	1.57
CAM-15-E-XX	1-1/2"	250	250	100	100	250	2.10	1.42	1.20	1.59	4.86	1.67
CAM-20-E-XX	2'	250	250	100	100	250	2.48	1.73	1.63	2.09	5.59	1.91
CAM-25-E-XX	2-1/2"	150	150	100	100	150	2.98	2.13	2.09	2.60	5.93	1.97
CAM-30-E-XX	3'	125	125	75	75	125	3.60	2.87	2.54	3.13	6.18	2.05
CAM-40-E-XX	4'	100	100	50	50	100	4.70	3.68	3.35	4.06	6.71	2.17
CAM-60-E-XX	6'	75	75	-	-	75	6.94	5.98	5.63	6.06	9.87	2.26

Jenis F Cam dan Groove Fitting

Fitting camlock tipe F (Cam and Groove) ini memiliki adaptor cepat camlock pria di satu sisi dan kabel NPT pria di sisi lain.Sisi camlock jantan dari kopling ini hanya akan menempel ke camlock betina. Sisi berulir laki-laki akan terhubung ke wanita NPT (National Pipe Tapered) pipa berulir.

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 20

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 22

Bagian No.	Nominal Ukuran	Tekanan kerja:PSI					Satuan Ukuran: dalam				Ukuran NPT
		AL	BR	PP	NG	SS	A	B	C	D
CAM-07-F-XX	3/4 "	250	250	125	125	250	1.28	0.85	1.26	2.17	3/4 "
CAM-10-F-XX	1"	250	250	125	125	250	1.52	0.93	1.44	2.67	1"
CAM-12-F-XX	1-1/4"	250	250	125	125	250	1.85	1.10	1.79	3.07	1-1/4"
CAM-15-F-XX	1-1/2"	250	250	100	100	250	2.20	1.42	2.10	2.99	1-1/2"
CAM-20-F-XX	2'	250	250	100	100	250	2.56	1.73	2.48	3.29	2'
CAM-25-F-XX	2-1/2"	150	150	100	-	150	3.15	2.13	2.98	3.82	2-1/2"
CAM-30-F-XX	3'	125	125	75	75	125	3.74	2.87	3.60	3.92	3'
CAM-40-F-XX	4'	100	100	50	50	100	4.82	3.68	4.70	4.17	4'
CAM-60-F-XX	6'	75	75	-	-	75	7.13	5.98	6.94	4.74	6 "

Jenis DC Cam dan Groove Fitting

Fitting camlock DC (Cam and Groove) tipe ini memiliki kopling cepat wanita yang menempel pada kopling cam dan alur laki-laki standar.

Fitting kunci cam aluminium ringan dan tahan korosi dan abrasi.Segel Buna-N tahan terhadap bahan bakar, minyak, dan bahan kimia lainnya. lengan cam terbuat dari stainless steel dan termasuk dua kunci pin cotter.

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 23

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 25

Bagian No.	Nominal Ukuran	Tekanan kerja:PSI					Satuan Ukuran: dalam
		AL	BR	PP	NG	SS	A	B	C
CAM-07-DC-XX	3/4 "	250	250	125	125	250	1.63	1.28	1.31
CAM-10-DC-XX	1"	250	250	125	125	250	1.93	1.47	1.57
CAM-12-DC-XX	1-1/4"	250	250	125	125	250	2.30	1.81	1.79
CAM-15-DC-XX	1-1/2"	250	250	100	100	250	2.64	2.13	1.81
CAM-20-DC-XX	2'	250	250	100	100	250	3.23	2.52	2.03
CAM-25-DC-XX	2-1/2"	150	150	100	100	150	3.72	3.01	2.19
CAM-30-DC-XX	3'	125	125	75	75	125	4.33	3.63	2.28
CAM-40-DC-XX	4'	100	100	50	50	100	5.67	4.72	2.32
CAM-60-DC-XX	6'	75	75	-	-	75	7.77	6.96	2.47

Jenis DP Cam dan Groove Fitting

Fitting camlock jenis DP (Cam and Groove) laki-laki ini memiliki adaptor quick connect laki-laki yang menempel pada kopling cam dan alur perempuan standar.Penutup debu cam dan alur yang digunakan untuk menempel ujung pipa atau selang dengan pasangan cam dan alur wanita.

Fittings kunci cam aluminium ringan dan tahan korosi dan abrasi. Fittings cam dan alur ini cocok untuk digunakan dengan air, minyak hidrolik,bahan pendingin, bensin, dan produk minyak bumi lainnya.

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 26

Aluminium Tembaga Camlock Quick Connect Groove Hose Pipe Connectors 28

Bagian No.	Nominal Ukuran	Tekanan kerja:PSI					Satuan Ukuran: dalam
		AL	BR	PP	NG	SS	A	B	C
CAM-07-DP-XX	3/4 "	250	250	125	125	250	1.02	1.26	1.50
CAM-10-DP-XX	1"	250	250	125	125	250	1.37	1.44	2.06
CAM-12-DP-XX	1-1/4"	250	250	125	125	250	1.57	1.79	2.26
CAM-15-DP-XX	1-1/2"	250	250	100	100	250	1.61	2.10	2.24
CAM-20-DP-XX	2'	250	250	100	100	250	1.81	2.48	2.50
CAM-25-DP-XX	2-1/2"	150	150	100	100	150	1.97	2.27	2.66
CAM-30DP-XX	3'	125	25	75	75	125	1.97	3.60	2.66
CAM-40-DP-XX	4'	100	100	50	50	100	2.00	4.70	2.75
CAM-60-DP-XX	6'	75	75	-	-	75	2.41	6.92	3.52
